خط تقطير الزيوت المعدنية بنظام الأبراج
إعادة تكرير الزيوت المعدنية المستعملة أو الخام الثقيل باستخدام نظام أبراج التقطير الفراغي عالي الكفاءة لإنتاج زيوت أساس ومقطرات غازية ممتازة.
فكرة المشروع
إعادة تكرير الزيوت المعدنية المتقدمة باستخدام نظام أبراج التقطير الفراغي عالي الكفاءة.
نظرة عامة على المشروع

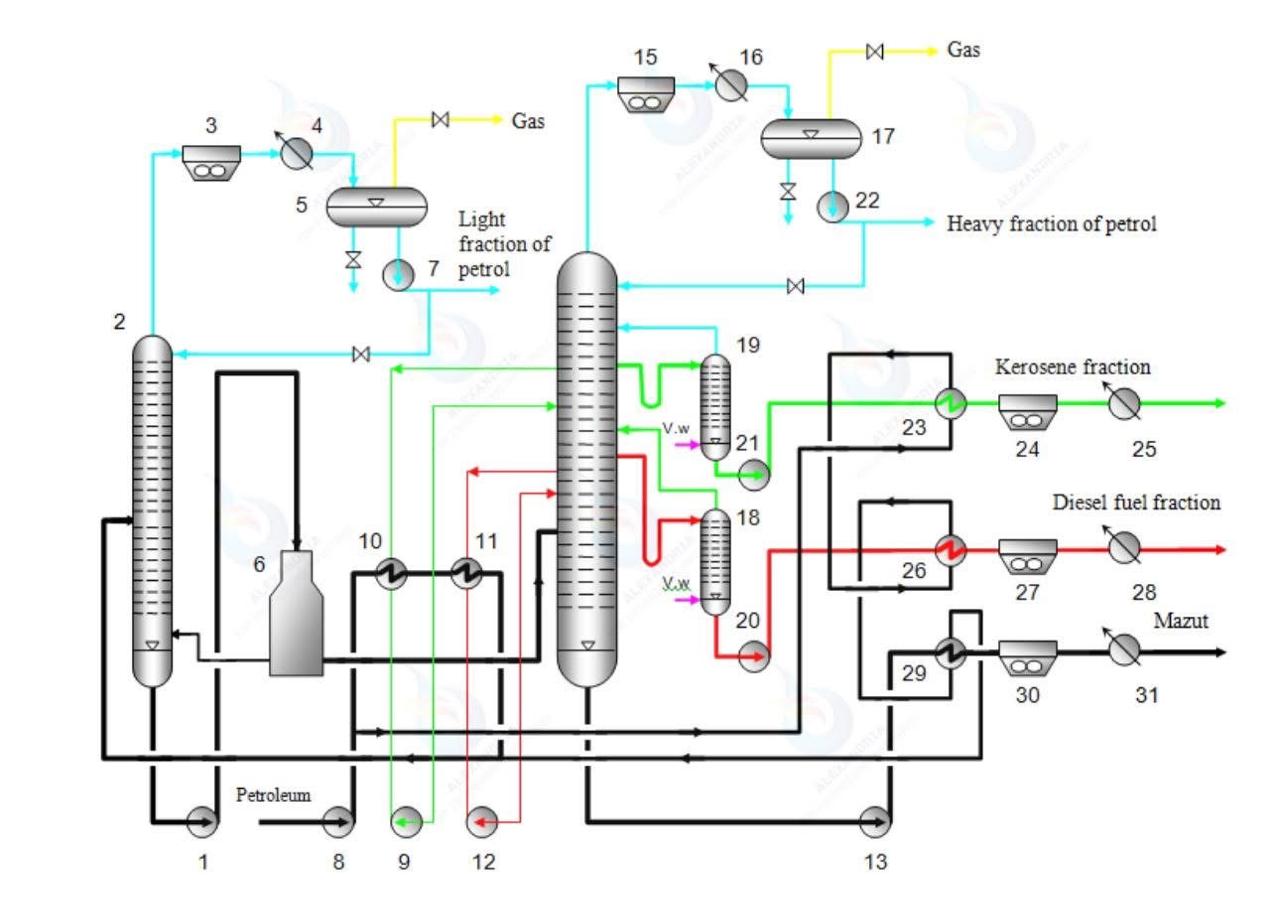

الرسومات الهندسية والمخططات
يحوّل هذا المشروع الزيوت المعدنية المستعملة أو الخام الثقيل إلى منتجات صناعية عالية القيمة: زيت أساس، جاز أويل خفيف، ومخلفات بيتومينية — مما يقلل الاعتماد على استيراد النفط الخام ويولّد قيمة اقتصادية وبيئية كبيرة.
المكونات الرئيسية
المعدات والوحدات الأساسية التي يتكون منها خط الإنتاج
خزان تخزين الخام
- السعة: 10-200 متر مكعب حسب حجم الإنتاج
- مزود بسخان جانبي أو ملف تسخين
- مقياس درجة حرارة + مؤشر مستوى
مفاعل التسخين بالحريق المباشر
- جسم من الصلب الكربوني - درجة A516
- ملف تسخين داخلي
- يعمل حتى 350 درجة مئوية
- مزود بميزان حرارة + مقياس ضغط
نظام التفريغ (Vacuum)
- مضخة تفريغ مائية (Water-ring)
- القدرة: 5-40 حصان
- ضغط التشغيل: -0.8 إلى -0.95 بار
المكثف
- مبادل حراري غلافي وأنبوبي (Shell & Tube)
- مساحة التبادل مطابقة للسعة
- مبردة بمياه برج التبريد
برج التبريد
- السعة: 20-150 متر مكعب/ساعة
- محرك مروحة صناعي
الفلاتر النهائية
- فلتر شمعي - 5 ميكرون
- فلتر كربون نشط (اختياري - لتحسين اللون)
خزانات المنتج
- خزان زيت الأساس
- خزان الزيت الخفيف
- خزان المخلفات
دورة التشغيل
مدة الدورة: من 6 إلى 12 ساعة حسب السعة
- 1تسخين الزيت الخام إلى 110 درجة مئوية لطرد المياه
- 2رفع درجة الحرارة تدريجياً إلى 280-350 درجة مئوية
- 3تفعيل نظام الفاكيوم
- 4فصل أجزاء المقطرات
- 5تكثيف الأبخرة
- 6تجميع المنتج النهائي
المواد المضافة / الإضافات
- طين التبييض (1-3٪) لتحسين اللون
- كربون نشط (0.5-1٪)
- سيليكون مضاد للرغوة (0.01٪)
- تراب فلترة (اختياري)
نسب المدخلات / المخرجات
معدلات الإنتاج التقريبية للقدرات المختلفة
| القدرة (السعة) | المدخلات الخام | زيت أساس | زيت غاز | مخلفات |
|---|---|---|---|---|
| 1 طن | 1,000 كجم زيت خام | 880 كجم | 100 كجم | 20 كجم |
| 10 طن | 10 طن | 8.8 طن | 1 طن | 0.2 طن |
| 50 طن | 50 طن | 44 طن | 5 طن | 1 طن |
| 100 طن | 100 طن | 88 طن | 10 طن | 2 طن |
استهلاك الطاقة
المتطلبات التقريبية لكل قدرة إنتاجية
وقت التشغيل اليومي
مميزات المشروع
هامش ربح مرتفع
طلب مستمر في السوق
قابل للتوسع والتطوير
مناسب للتصدير
بيانات الدراسة الفنية والهندسية – كل القدرات
| المشروع | السعة (طن/يوم) | المساحة (م²) | الطاقة (ك.و) | المياه (م³/يوم) | نظام التشغيل | ملاحظات هندسية |
|---|---|---|---|---|---|---|
| خط تقطير الزيوت المعدنية بنظام الأبراج | 1 | 50 | 10 | 2 | نظام الدفعات (Batch) | خزان استقبال، مفاعل تسخين مباشر، مكثف، برج تبريد، خزانات شبه نهائية |
| 10 | 150 | 40 | 15 | شبه مستمر | إضافة Conveyors أطول، مكثف أكبر | |
| 50 | 700 | 150 | 70 | مستمر (Continuous) | مصنع متكامل مع 3 خزانات استقبال، نظام فاكيوم كامل | |
| 100 | 1200–1500 | 300 | 120 | مستمر (Continuous) | تحكم PLC، وحدات تبريد ومكثف متقدمة |
الصور
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
